Gewindefräser VHM JBO, GFT Shark, UNC/UNF

Artikel-Nr.: 138923 0002

Preis auf Anfrage
bestellbar

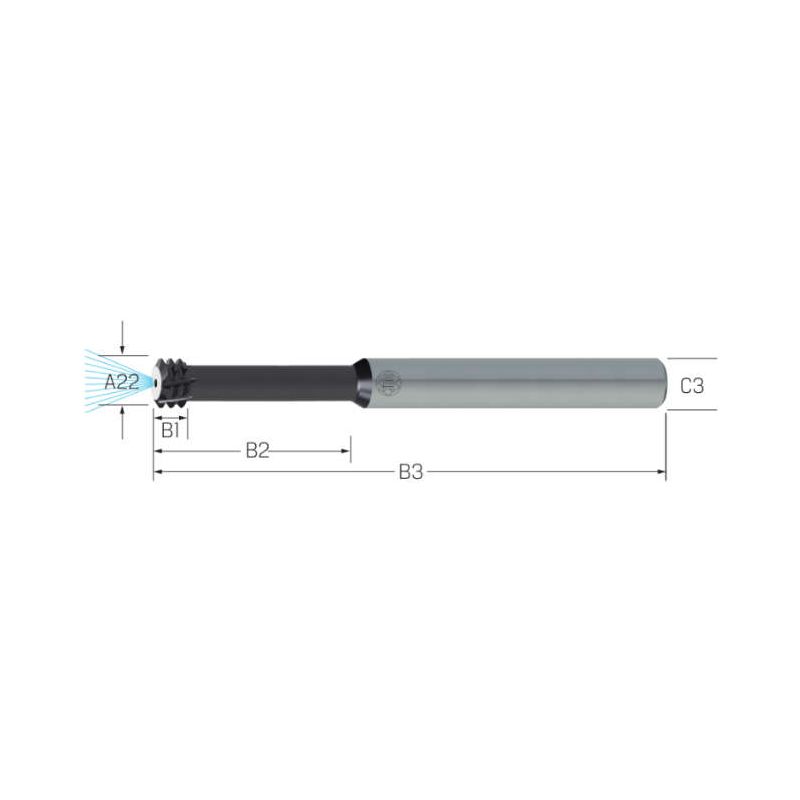

Baumaße Piktogramm Beschichtung Piktogramm [COATING_Pict] Farbleit_Pict Farbleit_Pict Farbleit_Pict Farbleit_Pict Farbleit_Pict Farbleit_Pict Gewindeform Piktogramm Gewindeform Piktogramm Gewindeform Piktogramm Gewindeform Piktogramm Kühlung Piktogramm Schaft Piktogramm Schneidstoff Piktogramm [GRADE_Pict] Spiralwinkel Durchmesserlängenverhältnis Piktogramm [ULDR_Pict] Werkstoff Piktogramm Zähnezahl Piktogramm [NT_Pict]

Produktbeschreibung

Ausführung:
- Dreiprofilgewindefräser für Innengewinde
- 3 × A22
- Linksspiralnuten
- 3 volle Gewindeprofile
- AlTiCrN-beschichtet
- ≥UNC8 mit Kühlkanal
- UNC 24-10/12 bis 2,5 x A22
- UNF 64-2, 56-3 & 40-6 bis 2,5 x A22

Verwendung:
- hohe Maßhaltigkeit und Zylindrizität des Gewindes
- geringer radialer Schneiddruck
- universell einsetzbares Werkzeug zur kostengünstigen Fertigung von Innengewinden bis 44 HRC
- hohe Zähnezahl
- ungleiche Spiralsteigung
- vibrationsarm


Technische Daten


Materialeignung: Edelstahl,
Guss,
Hartbearbeitung,
Nichteisen,
Stahl,
Super
Kühlschmierstoffeintritt [CNSC]: Innenkühlung
Schneidstoff : VHM
Aufnahme maschinenseitig : Zylinderschaft
Schneidenanzahl [ZEFP]: 4-6 Zähne
Größe d2 mm: 3
Beschichtung [COATING]: Beschichtet
Baumaße: ANSI B1.1
Nutzlänge (mm) [LU] : 5.8
l4 mm: 5.8
Gewindetyp: UNC,
UNF
Innenkühlung: Mit
Anzahl der Schneiden: 4
fz mm/Zahn: 0,020-0,210
Gänge pro Zoll: 64
[B3/B4/B5] Gesamtlänge mm: 39
Zolltarifnummer: 82077031
[A21] Gewindenenndurchmesser Zoll: UNC 1 | UNF 2
Marke: JBO
Gewindeschneidteillänge mm: 1.15
